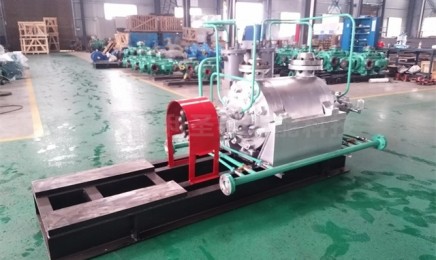

DG型循环锅炉给水离心泵概述：

　　DG型循环锅炉给水离心泵是锅炉给水离心泵生产厂家“湖南利圣德节能科技有限公司”技术团队采用国家推荐使用的高效节能产品的水力模型，结合自身多年水泵生产制造经验开发成的一款专业用于电厂、热电站、采暖工程等领域锅炉循环给水的泵型，具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

　　DG型循环锅炉给水离心泵适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

　　DG型循环锅炉给水离心泵型号说明：

　　DG25-50×3

　　DG多级锅炉给水泵

　　25-流量(m3/h)

　　50-泵单级扬程(m)

　　3-泵级数

　　40DGⅠ40×3

　　40-泵进口口径(mm)

　　DG-多级锅炉给水泵

　　DG型循环锅炉给水离心泵结构图;

　　1、吸入段 2、中段 3、吐出段 4、导叶 5、末级导叶 6、首级叶轮 7、次级叶轮 8、轴 9、轴套10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓

　　DG型循环锅炉给水离心泵结构型式：

　　DG型循环锅炉给水离心泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

　　DG型循环锅炉给水离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

　　DG型循环锅炉给水离心泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

　　DG型循环锅炉给水离心泵轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。

　　DG型循环锅炉给水离心泵性能参数：

D/DG/DF/MD(P)6-25	D/DG/DF/MD(P)6-50	D/DG/DF/MD(P)6-80	D/DG/DF/MD(P)12-25
D/DG/DF/MD(P)12-50	D/DG/DF/MD(P)12-80	D/DG/DF/MD(P)25-30	D/DG/DF/MD(P)25-50
D/DG/DF/MD(P)25-80	D/DG/DF/MD(P)46-30	D/DG/DF/MD(P)46-50	D/DG/DF/MD(P)46-80
D/DG/DF/MD(P)85-45	D/DG/DF/MD(P)85-67	D/DG/DF/MD(P)85-80	D/DG/DF/MD(P)85-100
D/DG/DF/MD(P)120-50	D/DG/DF/MD(P)120-100	D/DG/DF/MD(P)150-30	D/DG/DF/MD(P)150-50
D/DG/DF/MD(P)150-80	D/DG/DF/MD(P)150-100	D/DG/DF/MD(P)155-30	D/DG/DF/MD(P)155-67
D/DG/DF/MD(P)200-50	D/DG/DF/MD(P)200-100	D/DG/DF/MD(P)200-150	D/DG/DF/MD(P)210-70
D/DG/DF/MD(P)280-43	D/DG/DF/MD(P)280-65	D/DG/DF/MD(P)280-95	D/DG/DF/MD(P)280-100
D/DG/DF/MD(P)300-45	D/DG/DF/MD(P)360-40	D/DG/DF/MD(P)360-60	D/DG/DF/MD(P)360-95
D/DG/DF/MD(P)450-60	D/DG/DF/MD(P)450-95	D/DG/DF/MD(P)500-57	D/DG/DF/MD(P)550-50
D/DG/DF/MD(P)580-60	D/DG/DF/MD(P)640-80	D/DG/DF/MD(P)720-60	D/DG/DF/MD(P)1100-85

　　DG型循环锅炉给水离心泵主要零部件材质：

　　进、出水段：ZG230-450

　　中段 ：ZG230-450

　　导叶 ：QT450

　　叶轮 ：QT450

　　主轴 ：40Cr

　　密封环 ：QT450

　　轴套 ：HT250

　　平衡盘 ：ZG2Cr13

　　平衡环 ：锡青铜

　　DG型循环锅炉给水离心泵安装步骤：

　　1.1准备工作

　　1.1.1在装配之前，所有泵的零件，特别是互相配合的精加工表面必须彻底清理干净。

　　1.1.2清点全部零件，并按装配次序将零件分类，编号。

　　1.2泵件的组装

　　1.2.1注意装好中段密封圈，防止掉下来。

　　1.2.2注意对好导叶防转销。

　　1.2.3应对称拧紧泵体穿杠螺母，使之保持适当的紧力，过松会造成中段结合面渗漏，过紧会造成定子部件变形，装配时扳手的扭矩约为5550牛米。应对称拧紧穿杠。

　　1.2.4穿杠基本拧紧后，用千分表找前、后段不平行应≤0.1mm 1.3测量转子总串量，应符合图纸要求。

　　1.4将前盖和低压端盖轴承及下瓦装上，将轴抬至中心位置。

　　1.5用专用抬具和千分表检查平衡套端面跳动，应符合总装图的要求。

　　1.6组装转子部件、紧固锁紧螺母。测量装平衡盘后的串量应符合总装图的要求。

　　1.7装上两端首盖、尾盖、轴承体及轴瓦顶部及两侧间隙，应符合轴瓦质量要求的规定数值。

　　1.8调整两侧轴瓦中心，调好后将调整螺母锁紧。

　　1.9装配止推轴承

　　1.9.1止推轴承部件的装配，按轴承部件要求刮研乌金瓦，装配时推力瓦块应转动灵活。 1.9.2装上止推轴承后，平衡盘与平衡套之间的轴向间隙应按总装图要求0.04～0.08mm间隙， 间隙的调整用调整环来实现。

　　1.9.3调整好间隙后，装上止推轴承、止推盘，将锁紧螺母锁紧。

　　泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。

　　叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。

　　泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。

　　在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。

　　轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。按用户的需要，可以将填料密封改为机械密封。

　　1.9.4止推轴承座与推盘之间的间隙靠垫来调整，保证总装图对止推轴承间隙的要求。
