长轴泵

XBC/XBD-LC长轴消防泵

XBC/XBD-LC长轴消防泵

  • 我公司设计生产的XBC/XBD-LC长轴消防泵系列产品主要用于输送不含固态颗粒及无腐蚀性的清水或化学物理性质类似于清水的介质,适用范围主要是和高层建筑(住宅和写字楼)、工矿企业、工程建设等场所固定消防系统中的消防栓灭火、自动喷淋灭火等一起组成消防系统。
产品详细

       我公司设计生产的XBC/XBD-LC长轴消防泵系列产品主要用于输送不含固态颗粒及无腐蚀性的清水或化学物理性质类似于清水的介质,适用范围主要是和高层建筑(住宅和写字楼)、工矿企业、工程建设等场所固定消防系统中的消防栓灭火、自动喷淋灭火等一起组成消防系统,除此之外,XBC/XBD-LC立式长轴消防泵还可用于生活、生产共用给水系统及建筑、市政给排水等。


XBC/XBD-LC长轴消防泵

XBC/XBD-LC长轴消防泵特点及优势:

    1、引进美国公司先进的水利模型和机构设计,采用亚什兰工艺知芯、叶片流道部位环氧涂复等多重新工艺,零部件选材使用进口人本轴承减少轴承损耗,可承受120度高温;及德国伊格尔•博格曼机械密封,经久耐用防酸碱,效率高,使用寿命长。

  2、采用甩砂环装置,迷宫式结构使砂粒无法进入轴承

  3、采用非焊接一体铸造的不锈钢流道式叶轮、防缠绕设计无堵塞;精车精磨不锈钢泵轴,轴的径向跳动控制在美国标准0.13mm以内,泵运行平稳,噪音低。

  4、选用QT450球墨铸铁及HT250等各种牌号的不锈钢耐腐蚀材料,以满足用户的各种特殊使用工况和技术要求。

  5、产品效率高,水泵泵头完全浸入在液下,不存在自吸时间,水泵启动时,同步加压供水;

  6、泵叶轮浸入水中,无需底阀、无需灌引水和轴真空可直接起动,非常方便可靠;3、直接安装在水池之上,仅两条支梁及槽钢梁支撑固定即可,无需吸水管路;

  7、泵最大潜水及吸水高度可达十米左右,立式结构,占地面积小,基建投资少。

  8、液下长度可依据水池深度定制,从而保证能抽到最低水位。



XBC/XBD-LC长轴消防泵工作原理及结构说明

       XBC/XBD-LC立式消防长轴泵的工作原理:电机通过轴带动在液下工作的叶轮旋转,流体通过叶轮获得能量后经空间导叶转换方向,沿着内外管之间的流道,竖直上升,经出水弯管换成水平方向流出。

       XBC/XBD-LC立式消防长轴泵是以中心旋转体和泵体两部分组成。其中旋转体部分是由叶轮、轴、套筒式刚性联轴器(联轴节和联轴套)、轴承、弹性柱销联轴器等组成。泵体部分的由滤网、空间导叶、外管、内管、橡胶轴承架、底座、出水弯管、轴承体、电机座等构成。

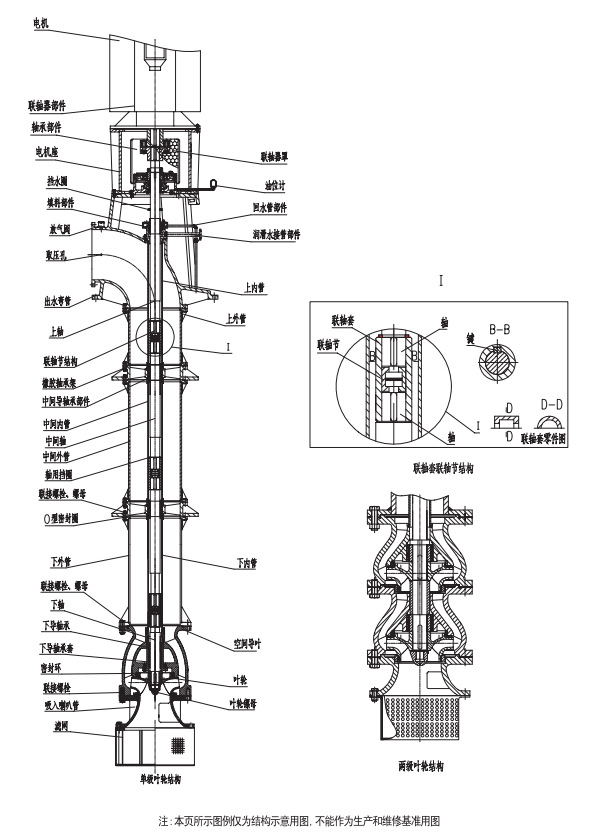

立式长轴泵结构图


  XBC/XBD-LC长轴消防泵整个部分都与出水弯管连接在一起,通过底板固定,旋转体部件以上部的双滚动轴承、中间导轴承部件都与出水弯管连接在一起,通过底板固定。旋转体部件以上的双滚动轴承、中间导轴承部件和空间导叶内的下导轴承部件支撑。同时通过填料函侧面的润滑水接管注入清洁的润滑水(介质为清水时可取消内管),源源不断的沿着内管和轴之间的流道区润滑、冷却导轴承(PFC)..这是立式长轴泵在输送含有固体颗粒介质等恶劣工况时能进行正常工作的关键所在。

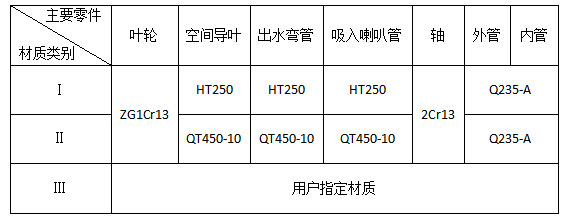

XBC/XBD-LC长轴消防泵主要零件材质
