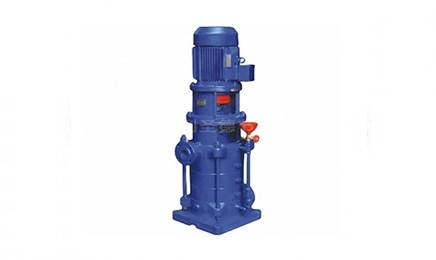

DRL型高压热水离心泵

DRL型高压热水离心泵

  • 一 IR型热水循环泵产品概述IR型热水循环泵为单级单吸悬臂式离心泵,根据国际标准ISO2858进行设计的并按国际标准ISO5199/DIS制造的,是IH型化工离心泵的派生产品,零部件尺寸已实
产品详细

       DRL型高压热水离心泵系立式、单吸、多级、分段式离心泵,是由热水泵厂家“湖南利圣德节能科技有限公司”技术团队采用了国家推荐使用的高效节能产品IS型泵的水力模型设计生产,因此热水离心泵具有效率高、性能范围广等特点。该泵在结构上采用了立式、分段形式,因而运转安全、平稳、寿命长、占地面积小、安装维修方便,十分适用于城镇供水和集中供热系统,用来输送清水或物理和化学性质类似于清水的液体之用,送送介质温度最高可达150℃。

DRL型高压热水离心泵

  DRL型高压热水离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

DRL型高压热水离心泵参数范围及型号说明:

  流量Q 4.9~200m3/h  扬程H 21.6~239m

  型号:80DLR20×4

  80-进水口直径(毫米)

  20-单级扬程(米)

  DLR-立式多级分段式热水管道泵

  6-6级

DRL型高压热水离心泵结构型式及特点:





  DLR型热水泵是立式多级节段式结构。用螺栓把进水段、中段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导水叶。泵的轴向力采用平衡方法解决,残余轴向力由一个球轴承承受,并用油脂润滑。轴封可用软填料或机械密封两种结构。
DLR泵的传动是通过弹性联轴器由立式电动机驱动。从电机端往下看,泵为顺时针方向旋转。泵的吸入口在下方,出水口在上方。吸入口和出水口相对位置在工厂出厂时按180°装配(入口和出口同一轴线)。但用户在安装时可根据实际情况,出水段可旋转90°、180°、270°等四个方向。只要把拉紧螺栓取出就可调整出水口的安装位置。

DRL型高压热水离心泵产品特点:

  1、结构新颖,运行可靠:取消了平衡鼓(盘),其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
  2、更少的运行、维修费用:采用可靠的机械密,故障率低,具有更少的运行维修费用。
  3、运行平稳,噪音低:采用低转速电机,使该系列泵具有运行平稳,噪音低等特点。
  4、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。

  DRL型高压热水离心泵旋转方向:从电机端看,泵为逆时针方向旋转。

  DRL型高压热水离心泵的主要零件有:进水段、中段、出水段、电机座、叶轮、导叶、末级导叶、轴、轴套、密封环、上轴承、下轴承、挡套等。

  DRL型高压热水离心泵成套范围:成套供应泵和电动机。
